福億造粒用科技造福億萬客戶DG系列流程圖

< >

DG系列流程圖

產品標簽tags：DG系列：DG200、DG350

所屬分類：流程布置系列

產品概述：DG系列有造粒布置方案，具體我公司技術人員可根據用戶要求,做詳細設計。

在線訂購

產品詳情圖片集錦

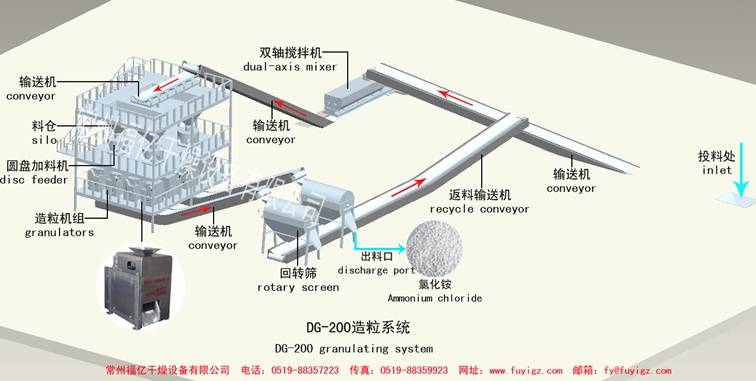

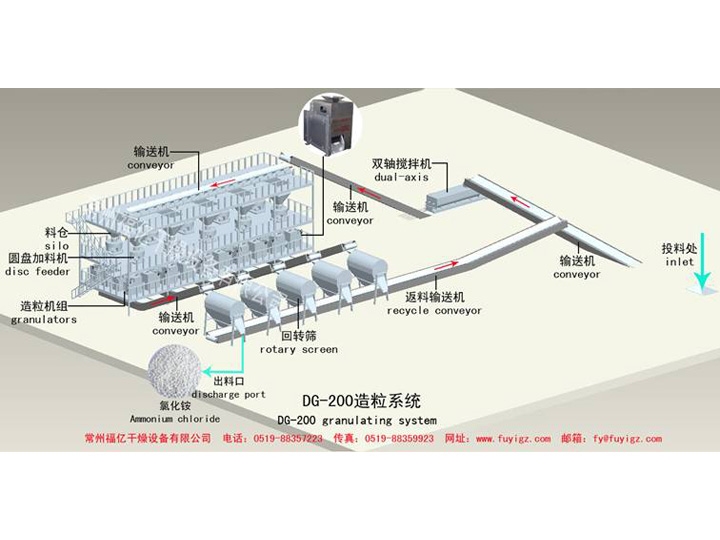

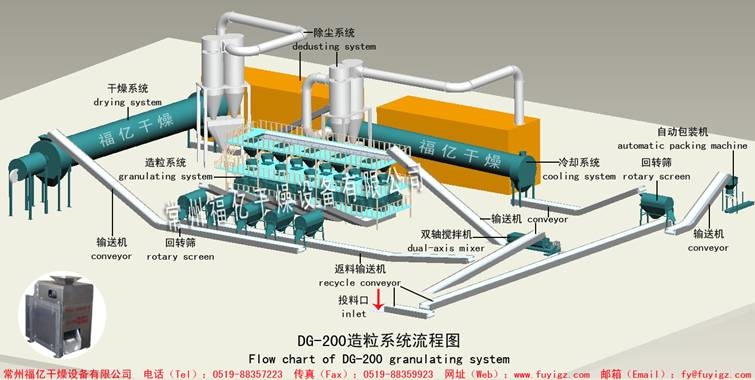

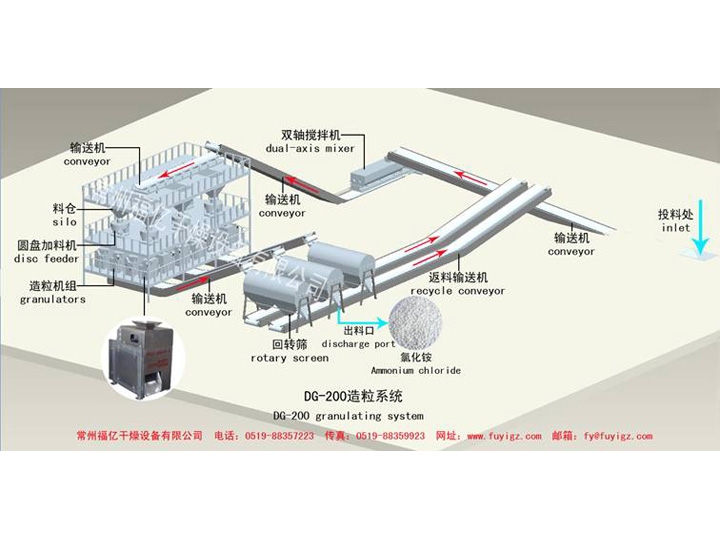

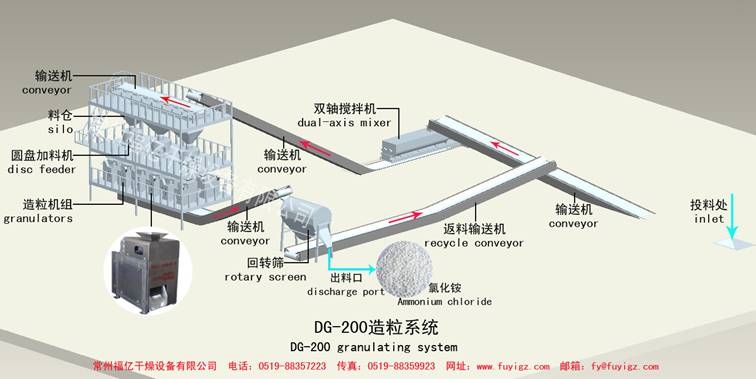

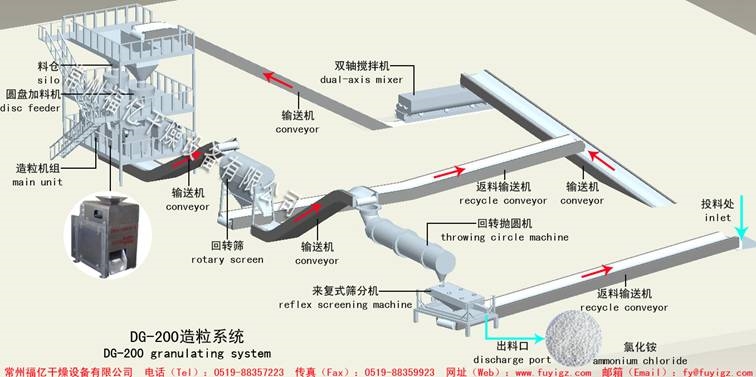

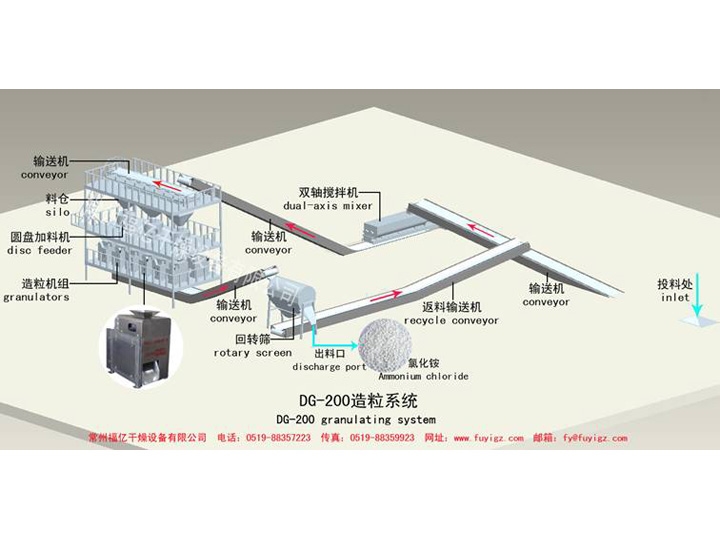

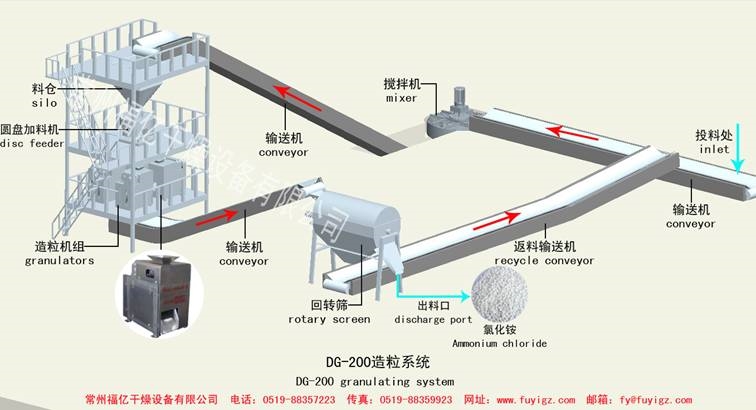

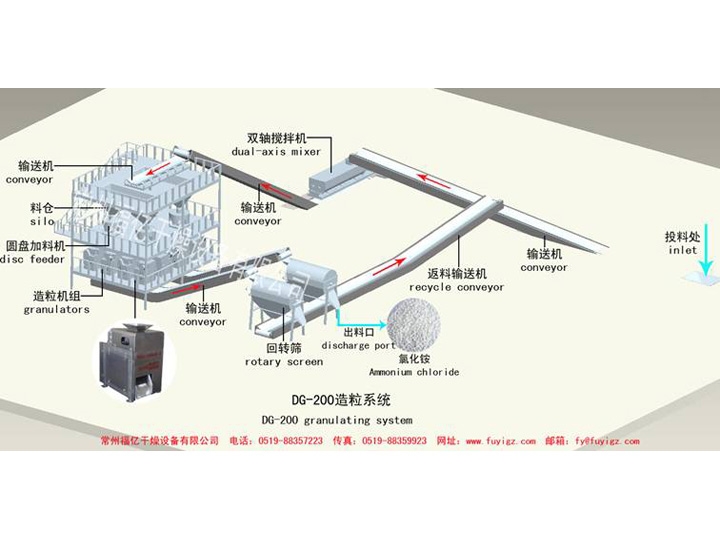

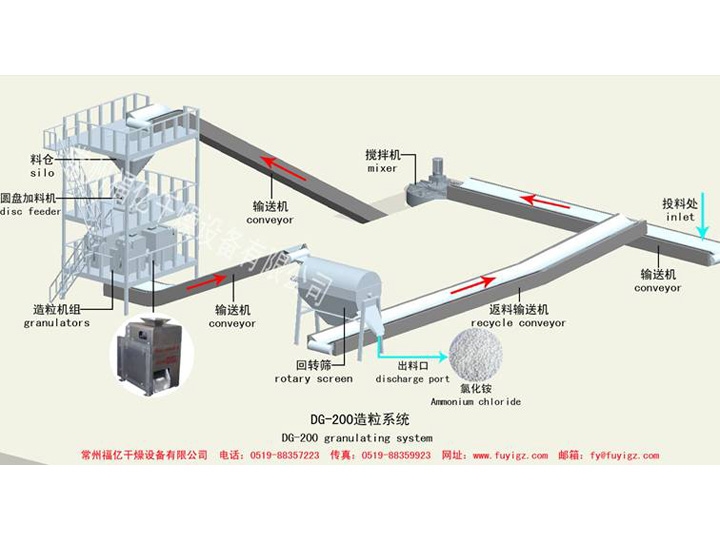

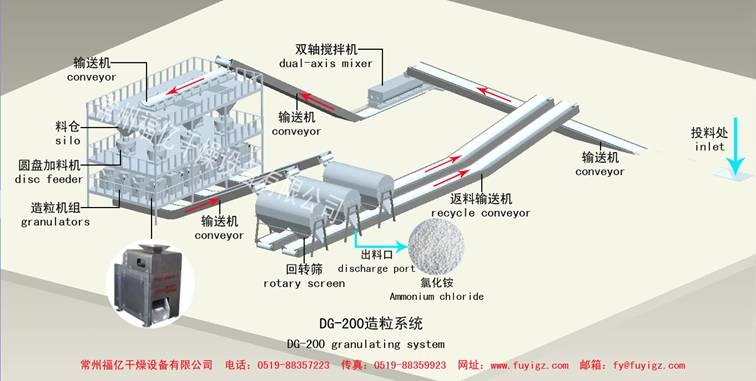

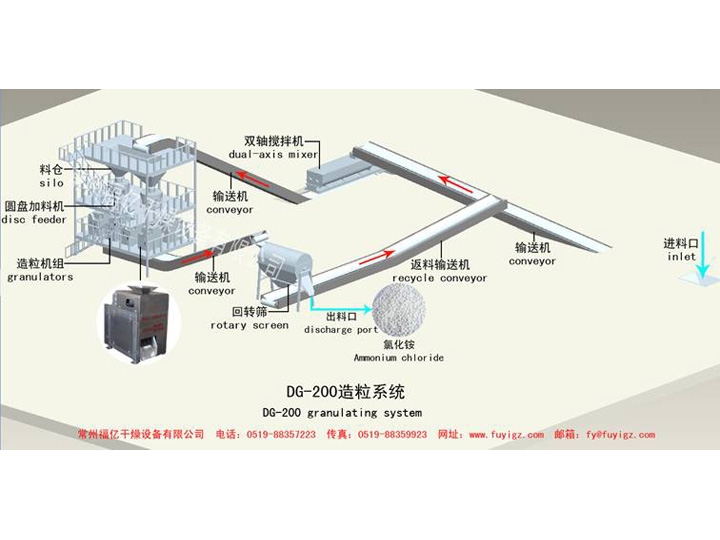

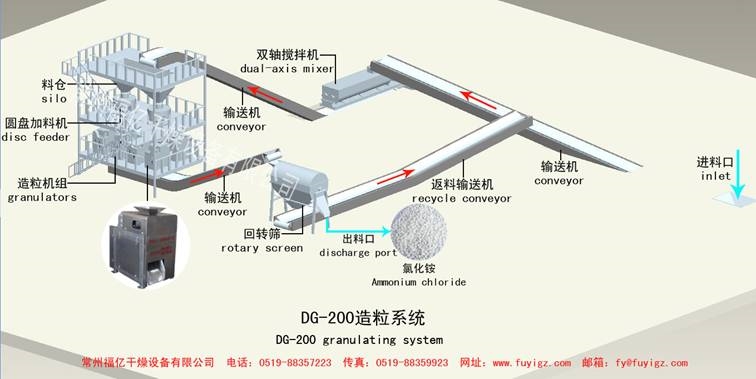

以下說的是DG200型的造粒布置方案（一臺時產0.9~1.2噸/臺/小時.產量按氯化銨計算的.不同物料產量有所不同），DG系列還有DG350型時產更高,以下布置方案只供用戶參考,具體布置方案我公司技術人員可根據用戶要求,做詳細設計.

1、DG200時產4噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	攪拌機	φ2200	Q235	1臺	電機11KW
2	圓盤加料機		Q235	1臺	電機1.5KW
3	造粒機DG200			4臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	1臺	電機2.2KW
5	輸送機		Q235	4條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作

2、DG200時產8噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	雙軸攪拌機	500型	Q235	1臺	電機15KW
2	圓盤加料機		Q235	2臺	電機1.5KW
3	造粒機DG200			8臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	1臺	電機2.2KW
5	輸送機		Q235	4條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作

3、DG200時產12噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	雙軸攪拌機	500型	Q235	1臺	電機15KW
2	圓盤加料機		Q235	3臺	電機1.5KW
3	造粒機DG200			12臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	1臺	電機2.2KW
5	輸送機		Q235	5條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作

4、DG200時產16噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	雙軸攪拌機	500型	Q235	1臺	電機15KW
2	圓盤加料機		Q235	4臺	電機1.5KW
3	造粒機DG200			16臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	2臺	電機2.2KW
5	輸送機		Q235	6條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作

5、DG200時產24噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	雙軸攪拌機	500型	Q235	1臺	電機15KW
2	圓盤加料機		Q235	6臺	電機1.5KW
3	造粒機DG200			24臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	3臺	電機2.2KW
5	輸送機		Q235	7條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作

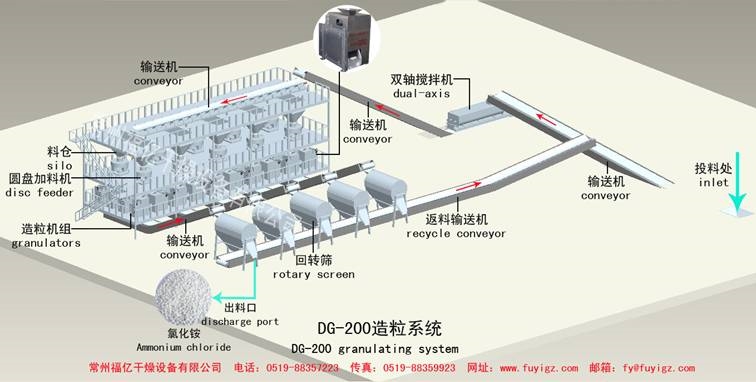

6、DG200時產40噸方案成套設備

序號	名稱	規 格	材質	數量	備注
1	雙軸攪拌機	500型	Q235	1臺	電機15KW
2	圓盤加料機		Q235	10臺	電機1.5KW
3	造粒機DG200			40臺	電機15KW，主減速機采用硬齒面雙軸輸出
4	滾筒篩	φ1.5×4	Q235	5臺	電機2.2KW
5	輸送機		Q235	9條	用戶現場制作
6	控制柜		Q235	1套	整套造粒系統集中控制操作
